¿Cómo elegir un retráctil anticaídas según la altura libre disponible?
Un retráctil anticaídas se elige calculando la altura libre disponible. Esta debe ser superior a la distancia total de caída del dispositivo (según EN 360), más el estiramiento del arnés y un margen de seguridad mínimo de un metro. Evitar errores en este cálculo es crucial.
¿Por qué es importante considerar la altura libre?
La correcta elección de un dispositivo anticaídas retráctil en función de la altura libre disponible es un pilar fundamental de la seguridad en trabajos en altura. Ignorar este factor puede tener consecuencias catastróficas, transformando una caída controlada en un impacto severo contra el suelo o un obstáculo inferior. El objetivo principal de cualquier sistema anticaídas es detener la caída de un trabajador de forma segura, minimizando las fuerzas de impacto sobre su cuerpo y evitando el contacto con superficies peligrosas.
Un dispositivo retráctil, conforme a la norma EN 360, está diseñado para detener una caída en una distancia muy corta, generalmente inferior a 2 metros, gracias a un mecanismo de frenado automático y, en muchos casos, a un absorbedor de energía integrado. Sin embargo, esta distancia de frenado no es instantánea y debe sumarse a otros factores para determinar la altura libre mínima requerida. Una selección errónea puede anular la función protectora del EPI, poniendo en riesgo la vida del trabajador y acarreando graves responsabilidades para la empresa.
Normativa aplicable
La selección y uso de los equipos de protección individual (EPI) para trabajos en altura están estrictamente regulados tanto a nivel europeo como español.
- EN 360: Dispositivos anticaídas retráctiles. Esta norma europea especifica los requisitos, métodos de ensayo, marcado e información que debe suministrar el fabricante para los dispositivos anticaídas retráctiles. Es fundamental que el dispositivo cumpla con esta norma, garantizando que su distancia de frenado total (incluyendo la activación y la absorción de energía) no exceda los 2 metros en condiciones de ensayo.
- RD 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual. Este Real Decreto establece la obligación del empresario de determinar los EPIs adecuados para cada riesgo, incluyendo la evaluación de la altura libre y la compatibilidad de los componentes del sistema anticaídas.
- RD 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura. Este Real Decreto es crucial, ya que detalla las obligaciones del empresario en la planificación, organización y ejecución de trabajos temporales en altura, incluyendo la selección de equipos y la consideración de la altura libre.
El cumplimiento de esta normativa no es solo una obligación legal, sino una garantía de seguridad para los trabajadores.
Errores comunes al calcular la altura libre y cómo evitarlos
La correcta determinación de la altura libre mínima es un proceso crítico que a menudo se subestima. A continuación, se detallan los errores más frecuentes y cómo subsanarlos:
- Error 1: Ignorar la distancia de frenado total del retráctil. Muchos usuarios asumen que un retráctil detiene la caída de forma instantánea. Sin embargo, el dispositivo necesita una distancia para activarse y frenar completamente.
- Cómo evitarlo: Consulte siempre la ficha técnica del fabricante. La norma EN 360 limita la distancia de frenado total a 2 metros, pero cada modelo tiene su valor específico. Este valor incluye la distancia de activación y la absorción de energía.
- Error 2: Olvidar el estiramiento del arnés y la deformación del punto de anclaje. Bajo la fuerza de una caída, el arnés de seguridad puede estirarse ligeramente y el punto de anclaje (si no es rígido) puede deformarse.
- Cómo evitarlo: Considere un estiramiento adicional de al menos 0,5 metros para el arnés y la posible deformación del anclaje. En anclajes flexibles (líneas de vida horizontales), esta deformación puede ser significativamente mayor y debe ser proporcionada por el fabricante del sistema de anclaje.
- Error 3: No incluir el margen de seguridad de 1 metro. Este es un error crítico que puede resultar en un impacto.
- Cómo evitarlo: Siempre añada un margen de seguridad de 1 metro a la suma de la distancia de frenado del retráctil, el estiramiento del arnés y la deformación del anclaje. Este margen es vital para absorber cualquier imprevisto.
- Error 4: Subestimar la altura del trabajador o la posición del anclaje. La altura del trabajador desde sus pies hasta el punto de enganche del arnés es un factor importante, así como la ubicación real del anclaje.
- Cómo evitarlo: Mida la altura del trabajador desde los pies hasta el punto de enganche del arnés (generalmente en la espalda o el pecho). El punto de anclaje debe estar siempre por encima del trabajador para minimizar la distancia de caída libre. Si el anclaje está a nivel de los pies o por debajo, la distancia de caída libre aumenta drásticamente y el retráctil podría no ser el dispositivo adecuado o requeriría un cálculo de altura libre mucho mayor.
- Error 5: No considerar la longitud del conector (mosquetón). El mosquetón o conector que une el retráctil al arnés también añade una pequeña longitud al sistema.
- Cómo evitarlo: Aunque suele ser una distancia menor (unos 0,2-0,3 metros), debe sumarse al cálculo total para una precisión máxima.
La fórmula para calcular la altura libre mínima (ALM) requerida es:
ALM = Distancia de frenado total del retráctil (según fabricante) + Estiramiento del arnés + Deformación del anclaje + Longitud del conector + Margen de seguridad (1 metro)
Conclusión y recomendación
La elección de un retráctil anticaídas es una decisión de seguridad crítica que no admite improvisaciones. La correcta evaluación de la altura libre disponible, la comprensión de las especificaciones del fabricante y el estricto cumplimiento de la normativa son esenciales para garantizar la protección del trabajador. Evitar los errores comunes en el cálculo de la altura libre es tan importante como la calidad del propio EPI.
La comparación entre retráctiles debe hacerse con medidas reales: longitud de trabajo, altura libre, borde, anclaje y posibilidad de rescate.
Retráctiles que conviene comparar antes de decidir

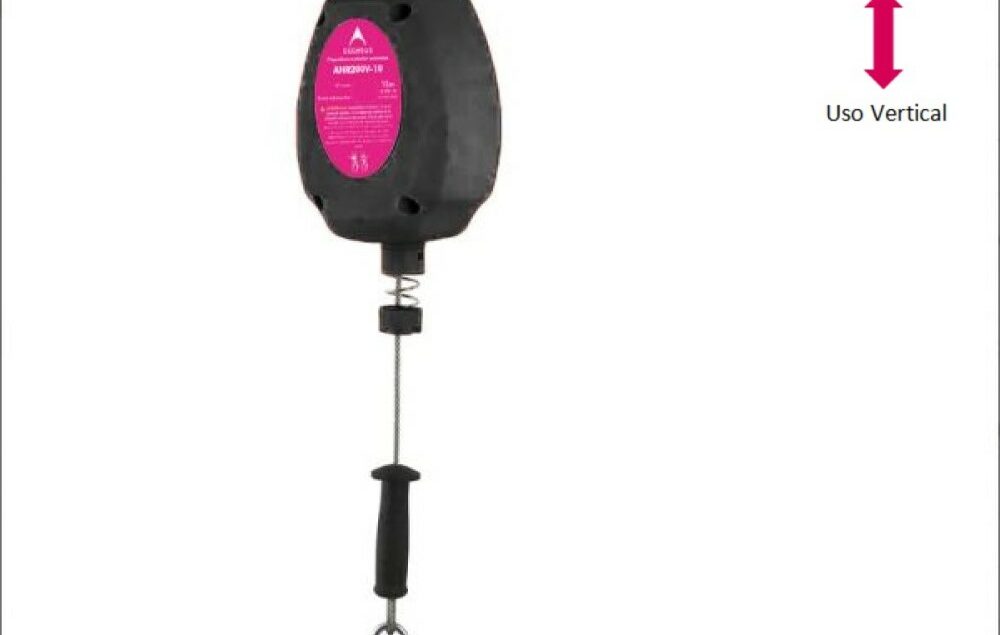

La altura libre disponible puede llevar a soluciones distintas. Un anticaídas retráctil ANR 30 puede encajar cuando se necesita más longitud de trabajo, mientras que un retráctil TIGER puede ser suficiente en aplicaciones más compactas.
Si además del bloqueo de caída se quiere prever una recuperación asistida, conviene estudiar un retráctil-rescatador ANRW300. La comparación debe hacerse con datos: altura libre, distancia de parada, anclaje, borde y rescate.
